Как правильно выбрать трубопроводную арматуру?

Надежность любой инженерной системы зависит не только от качества прокладки трассы, но и от элементов управления потоком. Качественная трубопроводная арматура гарантирует безаварийную работу сети, предотвращает протечки и позволяет оперативно перекрыть поток в случае ремонтных или аварийных работ.

Ниже разберем, как правильно подобрать элементы перекрытия потока для инженерных сетей, на какие технические параметры обратить внимание и каких ошибок стоит избегать.

Основные критерии выбора запорной арматуры

Чтобы трубопровод функционировал без сбоев, при подборе запорных элементов важно учитывать условия эксплуатации. На выбор влияют следующие ключевые параметры:

1. Рабочая среда и её характеристики. Какая именно жидкость или газ перемещается по системе? Например, чистая питьевая вода, техническая жидкость или агрессивные химические растворы требуют разного подхода к выбору материалов корпуса и уплотнений.
2. Рабочее давление (PN) и температура. Арматура должна выдерживать максимальные значения давления и температуры в системе с запасной прочностью не менее 15–20%.
3. Диаметр прохода (DN). Внутренний диаметр фитинга или клапана должен строго соответствовать диаметру трубы, чтобы не создавать лишнего гидравлического сопротивления и заужения потока.
4. Материал корпуса:
   • Латунь — оптимальна для бытового применения, когда обустраивается домашний водопровод и системы отопления небольшого диаметра.
   • Чугун — классический вариант для магистральных сетей, таких как коммунальное водоснабжение и теплотрассы средних и больших диаметров.
   • Нержавеющая или углеродистая сталь — применяется в промышленной сфере при высоких давлениях, экстремальных температурах или работе с агрессивными средами.

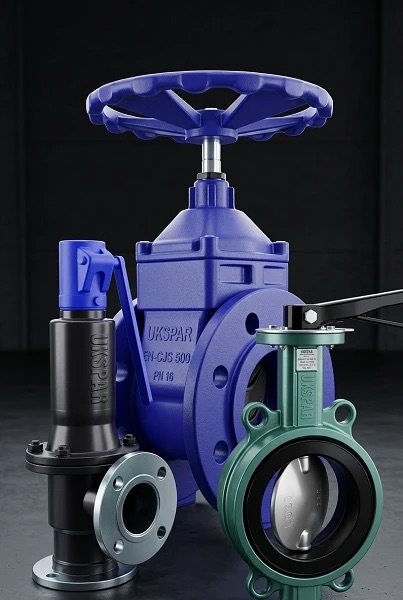

Разновидности запорных устройств для системы водоснабжения

В зависимости от задач и условий монтажа применяются различные виды запорных механизмов:

• Шаровые краны. Наиболее популярное решение для быта и промышленности. Обеспечивают высокую герметичность, быстро открываются и закрываются поворотом рукоятки на 90°.
• Задвижки (клиновые, параллельные). Чаще всего устанавливаются на магистральный водопровод большого диаметра. Их главное преимущество — минимальное гидравлическое сопротивление в полностью открытом состоянии.
• Дисковые поворотные затворы ("бабочки"). Компактные и легкие устройства, которые удобно монтировать на ограниченных участках трубопровода.
• Запорные вентили (клапаны). Позволяют не только перекрывать, но и плавно регулировать расход рабочей среды за счет поступательного движения шпинделя.

4 шага к правильной покупке: алгоритм подбора

Чтобы не ошибиться при заказе оборудования, придерживайтесь простой последовательности действий:

1. Изучите проектную документацию. Ознакомьтесь с требованиями по давлению, температуре и типом присоединения (фланцевое, резьбовое, приварное).
2. Определите тип монтажа. Для бытовых условий удобнее резьбовые соединения, для промышленных объектов и магистралей — фланцевый или приварной способ.
3. Проверьте класс герметичности. Для систем, где транспортируется вода или газ, рекомендуется выбирать класс герметичности «А» по ГОСТ/EN.
4. Уточните качество уплотнителей. Для холодной и горячей воды применяются уплотнения EPDM или NBR, а для высоких температур или химических сред — PTFE (тефлон) или Viton.

Чего следует избегать при выборе?

• Использование запорной арматуры в качестве регулирующей. Шаровые краны и задвижки предназначены только для двух рабочих положений: «полностью открыто» или «полностью закрыто». Эксплуатация в полуоткрытом состоянии приводит к быстрому износу уплотнительных элементов и разгерметизации.
• Экономия на материалах. Дешевые сплавы (например, силумин) быстро разрушаются под воздействием коррозии и гидроударов.
• Игнорирование условий окружающей среды. Для наружного монтажа или установки в колодцах необходимо выбирать арматуру с антикоррозийным покрытием или выполнением из стойких к внешней среде материалов.

Грамотно подобранная трубопроводная арматура — это залог долговечности инженерных сетей, безопасности объекта и отсутствия неожиданных затрат на устранение аварий.
