Для чего используются высокочастотные разъемы?

Современные электронные системы становятся все более сложными, и с ними растут требования к качеству соединений. Особенно это касается оборудования, работающего на высоких частотах – от радиостанций до телекоммуникационной техники. Ключевым элементом надежной передачи сигнала в таких устройствах выступают высокочастотные разъемы – специализированные компоненты, обеспечивающие стабильность и минимальные потери в диапазоне от десятков мегагерц до гигагерц. Понимание принципов работы и правильный выбор является основой для проектирования надежных систем связи, измерительных устройств и радиотехники.

Особенности и разновидности

Высокочастотные разъемы (RF-разъемы) – это специализированные соединители, предназначенные для передачи высокочастотных сигналов (от 30 МГц до 100 ГГц и выше) с минимальными потерями. Они отличаются низким сопротивлением, высокой экранировкой и устойчивостью к помехам. Конструкция включает центральный проводник, диэлектрик и внешний экран, обеспечивающие стабильную передачу.

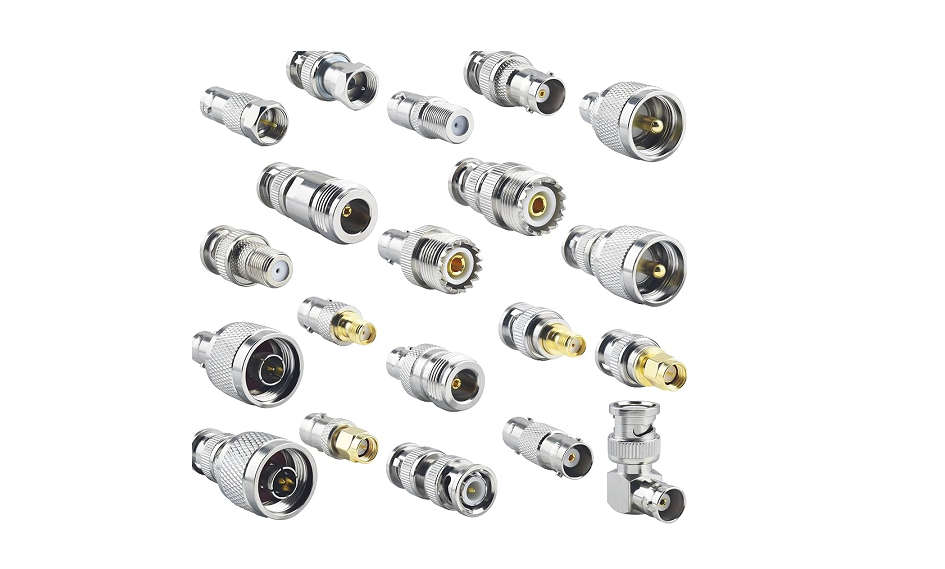

Разновидности высокочастотных разъемов:

• BNC – для частот до 4 ГГц, используются в телекоммуникациях и тестировании;
• SMA – компактные, до 18 ГГц, популярны в радиосвязи и антеннах;
• N-тип – для частот до 11 ГГц, устойчивы к внешним воздействиям, подходят для наружных систем;
• TNC – аналог BNC, но с резьбовым соединением, для более надежного контакта;
• 7/16 DIN –для высокомощных систем до 7,5 ГГц, например, в базовых станциях;
• MCX и MMCX – миниатюрные, для портативных устройств и электроники.

Каждая разновидность разработана для специфических задач, что делает выбор разъема важным этапом проектирования систем.

Область применения высокочастотных разъемов

Высокочастотные разъемы востребованы в отраслях, где требуется точная передача сигналов. Универсальность и надежность делают их незаменимыми в различных сферах:

1. Телекоммуникации. Соединение антенн, базовых станций и сетевого оборудования (например, 4G/5G сети).
2. Радиоэлектроника. Использование в радиостанциях, приемниках и передатчиках для стабильной передачи сигналов.
3. Медицинское оборудование. В МРТ и УЗИ-аппаратах для передачи данных без помех.
4. Авиация и космос. В радарах, системах навигации и спутниковой связи.
5. Тестирование и измерения. В осциллографах и анализаторах спектра для точных измерений.
6. Потребительская электроника. В Wi-Fi-роутерах, GPS-модулях и телевизионных антеннах.

Эти области подчеркивают универсальность высокочастотных разъемов, которые обеспечивают надежность в критически важных системах.

Советы по подбору

Правильный выбор высокочастотного разъема критичен для производительности системы. Неподходящий разъем может привести к потерям сигнала или сбоям. Вот ключевые рекомендации:

1. Учитывайте частотный диапазон. Подбирайте разъем под рабочие частоты (например, SMA для 18 ГГц, BNC для 4 ГГц).
2. Проверьте импеданс. Стандартные значения – 50 Ом (радиосвязь) или 75 Ом (видео).
3. Оцените условия эксплуатации. Для наружного применения выбирайте разъемы с защитой от влаги (N-тип, 7/16 DIN).
4. Тип соединения. Резьбовые (TNC, SMA) надежнее для вибраций, байонетные (BNC) – для быстрого подключения.
5. Совместимость. Убедитесь, что разъем подходит к кабелю и оборудованию.
6. Качество материалов. Выбирайте разъемы с позолоченными контактами для лучшей проводимости.

Высокочастотные разъемы – ключевой элемент современных систем связи и электроники. Их разнообразие позволяет решать задачи от бытовых до высокотехнологичных, но требует внимательного выбора с учетом частоты, условий эксплуатации и совместимости. Правильно подобранный разъем гарантирует надежность и долговечность системы.
